Фильтры-поглотители паров

Возможности фильтров-поглотителей паров (адсорберов)

1. Поглощение вредных паров химических продуктов, которые образуются при наполнении, перегрузке и опорожнении закрытых складских емкостей без давления и бочкотары.

2. Для всех распространенных химических продуктов, кислот, щелочей, масел и растворителей.

3. Для удаления из воздуха CO2 при хранении деионизированной воды.

4. Осушка воздуха для впитывающих влагу материалов (H2SO4).

5. Пригодны для монтажа в помещениях и на открытой территории.

6. Простое использование с заменой использованных картриджей с сорбентом.

7. Предотвращение выброса вредных веществ.

8. Стерильная фильтрация.

9. Предотвращение образования давления/вакуума.

Охрана окружающей среды и безопасность эксплуатации

Во многих областях применения в химической промышленности ежедневно происходит перекачивание и опорожнение емкостей с жидкими химическими продуктами.

Нередко при этом выделяются большие количества ядовитых паров, которые вредны для здоровья человека, а также могут образовывать взрывчатые газовоздушные смеси.

Интенсивность испарения зависит от многих факторов, однако оценочные данные по объемам этих испарений очень высоки!

Например в Германии (страна производителя) в год перегружаются 700.000 – 800.000 тонн химических продуктов (без бензина), таким образом токсичные испарения воздействуют на окружающую среду, повреждают технику и угрожают здоровью людей!

Фильтры-поглотители паров химических продуктов (адсорберы) производства Techap gmbh для закрытых складских резервуаров и емкостей без давления, бочкотары и сменных контейнеров обеспечивают высокую безопасность в эксплуатации и охрану окружающей среды.

При использовании фильтров-поглотителей паров, опасные перегрузки химических продуктов происходят намного легче и надежнее.

Фильтры-поглотители паров химических продуктов (веществ) в стандартном изготовлении это пластиковые (ПВХ-PVC) емкости с прозрачной цилиндрической частью, которые базируются на системе картриджей.

Картридж состоит из сорбента в фильтровальном мешке, который поглощает возникающие вредные пары, после использования картридж утилизируется вместе с израсходованным сорбентом.

У Techap есть нужное решение для всех типов химических продуктов.

Фильтры-поглотители паров химических продуктов старой конструкции с засыпным сорбентом, также с небольшими затратами могут быть переоборудованы для использования картриджей.

Кроме того компания Techap способна предложить индивидуальные решения под потребности заказчика.
Компания Techap в течении многих лет накапливала опыт и знания о химических материалах, их свойствах и правовых предписаниях, а потому продукция компании является идеальным решением для предприятий перерабатывающих химические продукты.

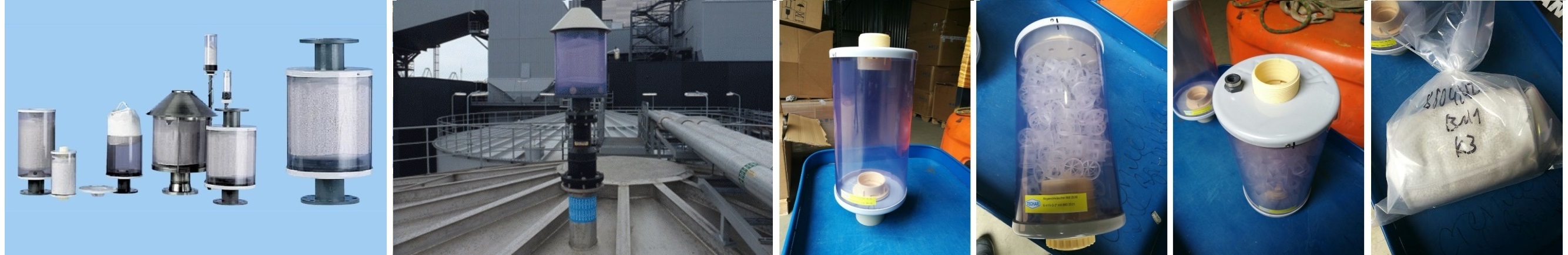

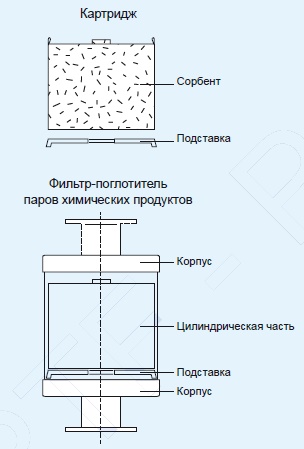

Конструкция фильтров поглотителей паров

Все фильтры-поглотители паров химических продуктов (адсорберы) базируются на системе картриджей. Внутри картриджа находится сорбент в фильтровальном мешке, который затем утилизируется вместе с израсходованным сорбентом.

При стандартном исполнении корпус сделан из пластика (ПВХ - PVC) с прозрачной цилиндрической частью. У типов с дополнительным обозначением „G“ корпус состоит из полипропилена (PP), цилиндр из стекла.

Корпус может поставляться также в исполнении из нержавеющей стали V4A (например, материал 1.4571). При изготовлении не используются содержащие асбест или силикон материалы. Как особое исполнение, фильтры-поглотители паров химических продуктов могут производится выдерживающими давление до 6 бар.

Фильтры-поглотители, начиная с размера SL5, для эксплуатации под открытым небом могут быть дополнительно оборудованы саморегулирующимся подогревом. При этом нагревательный элемент находится в фильтровальном мешке.
Чтобы защищать сорбент от дождей, требуется крышка защиты от дождя.

Кроме замены картриджей не требуется никакого другого обслуживания. Расход сорбента BM1 и BM4 контролируется по изменению цветных индикаторов.

Инструкции по эксплуатации и монтажу

• Складская емкость не должна быть переполнена.

• Жидкость не должна попадать в сорбент или в картридж.

• Ни в коем случае не должна превышаться скорость наполнения согласно таблице.

• При методах наполнения с использованием сжатого воздуха, фильтр-поглотитель паров химических продуктов (адсорбер) должен принципиально выбираться на один размер больше, чтобы гарантировать безопасность эксплуатации! Рекомендуется установка быстродействующего запорного клапана.

• Избегайте резких повышений давления, ударов или декомпрессии, в частности, при операциях наполнения и вытеснения давлением из емкости, в которой был доставлен химический продукт.

• У новых установок падение давления соответственно номинальной пропускной способности, для BM1 составляет примерно 1 … 10 мбар. Для BM2 и BM4 0,5 … 10 мбар (при номинальной скорости).

• Картриджи с сорбентом типов BM2 нужно периодически заменять (примерно раз в полгода).

• При сорбенте BM1 и BM2, подогрев должен включаться только при опасности морозов.

• При сорбенте BM4 подогрев должен быть всегда включен.

У этого исполнения картриджей нагревательный элемент находится в фильтровальном мешке. На месте установки после этого необходимо, например, засыпать сорбент во вложенный фильтровальный мешок. Эти фильтровальные мешки нужно обновлять после каждых двух замен, а при сорбенте BM1 каждый раз!

• Склеенное с цилиндрической частью днище всегда находится внизу. При исполнении PPH, например, SL11, уплотненную часть также использовать как днище.

• При установке под открытым небом фильтры-поглотители паров химических продуктов нужно обязательно защищать против дождя и солнца с нашей крышкой защиты от дождя, а так же против мороза.

• Избегайте температуры свыше 50 °C при PVC, и 80 °C при PP-исполнении, а также 40 °C при сорбенте BM1.

• Учитывайте нагрев складских резервуаров солнечным излучением. Черные баки нагреваются до 80 °C. В этом случае возникают значительные объемы испарений. Отводящие трубопроводы должны устанавливаться с уклоном от фильтра-поглотителя паров химических продуктов, так чтобы
конденсат не мог стекать назад.

• Всегда принципиально учитывайте соответствующие предписания и инструкции, как например, DIN, UVV, VDE, VBF, ZVEI и TA-воздух, а также другие национальные и международные предписания (например, WHG).

Инструкции по комплектам переоснащения

Существующие фильтры-поглотители паров химических продуктов старой конструкции с насыпным сорбентом, могут с небольшими издержками быть переоборудованы для использования картриджей.

Использование картриджей значительно упрощает замену сорбента, так что издержки на переоборудование будут сэкономлены уже при следующей замене фильтра.

Чертежи и размеры типов фильтров-поглотителей паров химических продуктов

Тип

SL0K PVC

BL1G

2 x BL1GD

SL1K

SL3K

SL5K

макс. воздухообмен

200 л/ч

500 л/ч

1.500 л/ч

5.000 л/ч

15.000 л/ч

Чертеж размеров (в мм)

начиная с SL5K с одним фланцем внизу, опционально с двумя фланцами

SL0K PVC

BL1G

SL1K

SL3K

SL5K

Подходящие типы картриджей с тонкостью очистки 1 мкм (для одноразового использования)

BM1K0

BM1KBL

BM1K1

BM1K3

BM1K5

тип BM1 …

BM1K0

BM1KBL

BM1K1

BM1K3

BM1K5

тип BM2 …

BM2K0

BM2KBL

BM2K1

BM2K3

BM2K5

тип BM4 …

BM4K0

BM4KBL

BM4K1

BM4K3

BM4K5

Тип

SL7K

SL9K

SL11K

макс. воздухообмен

30.000 л/ч

72.000 л/ч

150.000 л/ч

Чертеж размеров (в мм)

начиная с SL5K с одним фланцем внизу, опционально с двумя фланцами

SL7K

SL9K

SL11K

Подходящие типы картриджей с тонкостью очистки 1 мкм (для одноразового использования)

BM1K7

BM1K9

BM1K11

тип BM1 …

BM1K7

BM1K9

BM1K11

тип BM2 …

BM2K7

BM2K9

BM2K11

тип BM4 …

BM4K7

BM4K9

BM4K11

По заказу также фланцы по стандарту ANSI. По запросу другие присоединения, например, зажимы по ISO.

Артикулы для заказа фильтров-поглотителей паров химических продуктов с системой картриджей (адсорберов)

Тип	Корпус				Стандартный сорбент			Вес в кг без сорбента
	Макс. воздухо- обмен л/ч	Материал крышка / цилиндр	Фланец / резьба	№ для заказа корпуса без сорбента	BM1K	BM2K	BM4K
	Макс. воздухо- обмен л/ч	Материал крышка / цилиндр	Фланец / резьба	№ для заказа корпуса без сорбента	№ для заказа	№ для заказа	№ для заказа
SL0K	200	PVC/PVC	G 3/4" PP	860 4008	860 4051	860 4052	860 4080	0,2
BL1-G	500	PTFE/стекл.	G 1/2"	860 0106	860 4058	860 4044	860 4033	0,6
2x BL1-G	500	PTFE/стекл.	G 1/2"	860 0004	860 4058	860 4044	860 4033	1,0
SL1K	1.500	PVC/PVC	G 3/4"	860 4010	860 4011	860 4055	860 4081	0,3
SL1KPP-PVC	1.500	PP/PVC	G 3/4"	860 4110	860 4011	860 4055	860 4081	0,3
SL1KPP-G	1.500	PP/стекл.	G 3/4"	860 4035	860 4011	860 4055	860 4081	0,43
SL1KVA-G	1500	V4A/стекл.	G 3/4" PP	860 4135	860 4011	860 4055	860 4081	1,0
SL1KVA-G	1.500	V4A/стекл.	Ф1	860 4235	860 4011	860 4055	860 4081	1,3
SL3K	5.000	PVC/PVC	G 2"	860 4040	860 4042	860 4056	860 4082	1,0
SL3KPP-PVC	5.000	PP/PVC	G 2"	860 4140	860 4042	860 4056	860 4082	1,2
SL3KPP-G	5.000	PP/стекл.	G 2"	860 4034	860 4042	860 4056	860 4082	2,2
SL3KVA-G	5.000	V4A/стекл.	Ф1	860 4251	860 4042	860 4056	860 4082	3,9
SL5K	15.000	PVC/PVC	Ф1	860 4045	860 4046	860 4047	860 4083	2,8
SL5.2K	15.000	PVC/PVC	Ф2	860 4060	860 4046	860 4047	860 4083	3,5
SL5KPP-PVC	15.000	PP/PVC	Ф1	860 4145	860 4046	860 4047	860 4083	3,0
SL5.2KPP-PVC	15.000	PP/PVC	Ф2	860 4160	860 4046	860 4047	860 4083	3,3
SL5KPP-G	15.000	PP/стекл.	Ф1	860 4069	860 4046	860 4047	860 4083	4,0
SL5.2KPP-G	15.000	PP/стекл.	Ф2	860 4141	860 4046	860 4047	860 4083	4,5
SL5KVA-G	15.000	V4A/стекл.	Ф1 V4A	860 4253	860 4046	860 4047	860 4083	7,7
SL5.2KVA-G	15.000	V4A/стекл.	Ф2 V4A	860 5253	860 4046	860 4047	860 4083	10,0
SL7K	30.000	PVC/PVC	Ф1	860 4070	860 4076	860 4071	860 4084	3,2
SL7.2K	30.000	PVC/PVC	Ф2	860 4078	860 4076	860 4071	860 4084	4,0
SL7KPP-PVC	30.000	PP/PVC	Ф1	860 4170	860 4076	860 4071	860 4084	3,0
SL7.2KPP-PVC	30.000	PP/PVC	Ф2	860 4146	860 4076	860 4071	860 4084	3,5
SL7KPP-G	30.000	PP/стекл.	Ф1	860 4179	860 4076	860 4071	860 4084	5,3
SL7.2KPP-G	30.000	PP/стекл.	Ф2	860 4171	860 4076	860 4071	860 4084	5,9
SL7KVA-G	30.000	V4A/стекл.	Ф1 V4A	860 4255	860 4076	860 4071	860 4084	9,2
SL7.2KVA-G	30.000	V4A/стекл.	Ф2 V4A	860 5255	860 4076	860 4071	860 4084	11,7
SL9K	72.000	PVC/PVC	Ф1	860 4073	860 4077	860 4072	860 4085	4,8
SL9.2K	72.000	PVC/PVC	Ф2	860 4074	860 4077	860 4072	860 4085	5,7
SL9PP-PVC	72.000	PP/PVC	Ф1	860 4147	860 4077	860 4072	860 4085	4,4
SL9.2KPP-PVC	72.000	PP/PVC	Ф2	860 4148	860 4077	860 4072	860 4085	5,0
SL9KPP/PMMA	72.000	PP/оргстекл.	Ф1	860 4149	860 4077	860 4072	860 4085	4,8
SL9.2KPP/PMMA	72.000	PP/оргстекл.	Ф2	860 5149	860 4077	860 4072	860 4085	5,5
SL9KPP-G	72.000	PP/стекл.	Ф1	860 4180	860 4077	860 4072	860 4085	8,6
SL9.2KPP-G	72.000	PP/стекл.	Ф2	860 4194	860 4077	860 4072	860 4085	9,3
SL9KVA/PMMA	72.000	V4A/PMMA	Ф1 V4A	860 4254	860 4077	860 4072	860 4085	10,1
SL9.2KVA/PMMA	72.000	V4A/PMMA	Ф2 V4A	860 5254	860 4077	860 4072	860 4085	12,9
SL9KVA-G	72.000	V4A/стекл.	Ф1 V4A	860 4256	860 4077	860 4072	860 4085	14,0
SL9.2KVA-G	72.000	V4A/стекл.	Ф2 V4A	860 5256	860 4077	860 4072	860 4085	16,5
SL11K	150.000	PVC/PVC	Ф1	860 4190	860 4094	860 4096	860 4102	8,0
SL11.2K	150.000	PVC/PVC	Ф2	860 4191	860 4094	860 4096	860 4102	9,5
SL11KPP-PVC	150.000	PP/PVC	Ф1	860 4192	860 4094	860 4096	860 4102	6,1
SL11.2KPP-PVC	150.000	PP/PVC	Ф2	860 4193	860 4094	860 4096	860 4102	7,1
SL11KPP-PMMA	150.000	PP/PMMA	Ф1	860 5181	860 4094	860 4096	860 4102	5,9
SL11.2KPP-PMMA	150.000	PP/PMMA	Ф2	860 5182	860 4094	860 4096	860 4102	7,0
SL11KVA-PMMA	150.000	V4A/PMMA	Ф1 V4A	860 4257	860 4094	860 4096	860 4102	13,5
SL11.2KVA-PMMA	150.000	V4A/PMMA	Ф2 V4A	860 5257	860 4094	860 4096	860 4102	17,4

Ф1 - Корпус с 1 фланцем снизу. Ф2 - Корпус с 2-мя фланцами (снизу и сверху). V4A Фланец из нержавеющей стали 1.4571.

По заказу также фланцы по стандарту ANSI. По запросу другие присоединения, например, зажимы по ISO.

PVC - поливинилхлорид (ПВХ/Пластик) PP - полипропилен (ПП)

PTFE - политетрафторэтилен (тефлон/фторопласт) PMMA - полиметилметакрилат (ПММА/Органическое стекло)

Нагревательные элементы для корпусов фильтров-поглотителей SL5K, SL7K, SL9K, SL11

Обозначение		Подходит для типов	Артикул для заказа
При сорбенте BM1 и BM2, подогрев должен включаться только при опасности морозов. При BM4 подогрев должен быть всегда включен.	HE1 Нагревательный элемент с автоматическим регулированием 230 В, 50/60 Гц, 0,3 A потребляемая мощность примерно 55 Вт	SL5K, SL7K, SL9K	860 0059
	HE2 Нагревательный элемент с автоматическим регулированием 230 В, 50/60 Гц, 0,3 A потребляемая мощность примерно 90 Вт	SL11K	860 0198
	Взрывозащищенность зона 1 для нагревательных элементов	SL5K, SL7K, SL9K, SL11K	860 0199
	Температурный выключатель для HE1 и HE2 температура включения выбирается > 0 °C; напряжение питания 230 В, 50/60 Гц; ток через контакты реле макс. 0,5 A индуктивный	SL5K, SL7K, SL9K, SL11K	860 0201

Крышка защиты от дождя для корпусов фильтров-поглотителей SL3K, SL5K, SL7K, SL9K, SL11K

Чертеж размеров	Обозначение	Подходит для типов	Артикул для заказа
	RH1PP крышка защиты от дождя из PP B = 375 мм, H = 151 мм	SL3K, SL5K, SL7K	860 0087
	RH2PP крышка защиты от дождя из PP B = 485 мм, H = 165 мм	SL9K и SL11K	860 0197
	RH3VA крышка защиты от дождя из V4A B = 405 мм, H = 140 мм	SL3K, SL5K, SL7K	860 4196
	RH4VA крышка защиты от дождя из V4A B = 470 мм, H = 165 мм	SL9K и SL11K	860 4197

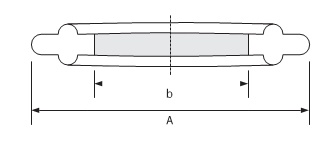

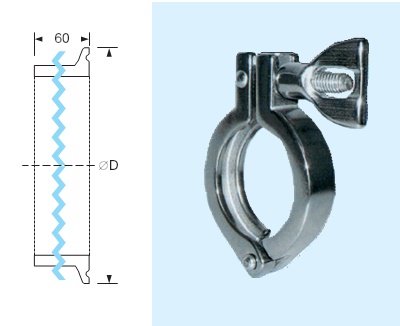

Крепление зажимами (с хомутами и уплотнениями) по ISO 2852

Вместо фланцев или резьбы, фильтры-поглотители паров химических продуктов могут быть оборудованы за дополнительную плату зажимами из прочного PVC или V4A. Указывайте артикул (№) для заказа. Стяжные хомуты и уплотнения заказываются отдельно.
Номинальный диаметр		Размер D	Зажим PVC	Зажим V4A	Уплотнение Viton	Уплотнение PTFE	Стяжной хомут
мм	дюймы	мм	№ для заказа	№ для заказа	№ для заказа	№ для заказа	№ для заказа
25,0	1	50,5	860 0325	860 0335	860 4325	860 4425	860 4525
33,7	1 1/4	50,5	860 0326	860 0336	860 4326	860 4426	860 4526
40,0	1 1/2	64,0	860 0327	860 0337	860 4327	860 4427	860 4527
51,0	2	77,5	860 0328	860 0338	860 4328	860 4428	860 4528
63,5	2 1/2	91,0	860 0329	860 0339	860 4329	860 4429	860 4529
76,1	2 3/4	91,0	860 0330	860 0340	860 4330	860 4430	860 4530
88,9	3	106,0	860 0331	860 0341	860 4331	860 4431	860 4531
101,6	4	119,0	860 0332	860 0342	860 4332	860 4432	860 4532

Регулятор давления/прерыватель вакуума

Артикул (№) для заказа

Описание

Регулятор давления/прерыватель вакуума для предохранения складских емкостей, преимущественно при заполнении с использованием сжатого воздуха

860 8000

PVC, вклеивается, Ø 90 мм,

может предварительно устанавливаться на 15 – 20 мбар

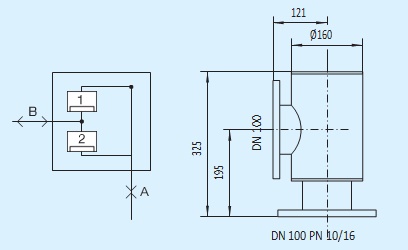

Размеры (в мм)

A = присоединение емкостей для хранения

B = труба вентиляции

1 = вакуумный клапан

2 = клапан избыточного давления

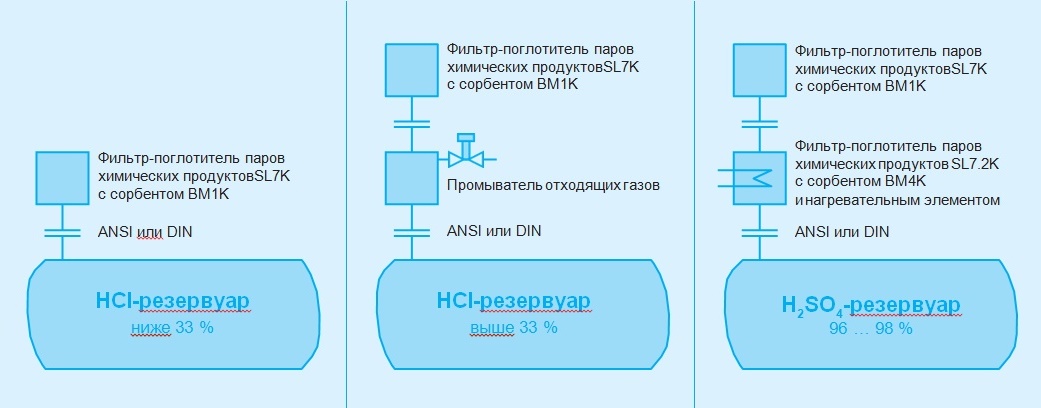

Примеры использования

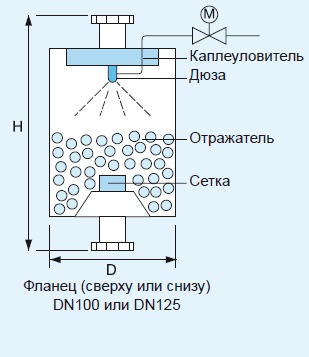

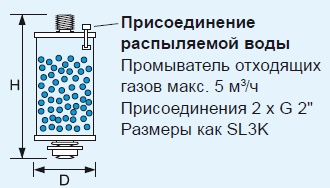

Промыватель отходящих газов для SL3K, SL5K, SL7K, SL9K, SL11K

		Типы Промыватели могут поставляться трех типоразмеров. Они оборудованы каплеуловителем, распылителем, отражателем, присоединением для разбрызгиваемой опресненной (при требованиям к чистоте) воды DN10, а также двумя фланцами вверху и снизу (DN100 или DN125, или G 2").				Назначение/Применение Высококонцентрированные химикалии, такие как соляная кислота (от 33 % концентрации) или нашатырного спирта (от примерно 25 % концентрации) сильно выде- ляют газы, и вследствие этого расходуют много сорбента. Чтобы нормализовать расход рекомендуется предварительное включение промывателя отходящих газов. Он значительно снижает концентрацию на выходе, и продлевает вследствие этого время действия установленных далее картриджей.
Обозначение	Объем отходящего воздуха	D (мм)	Н (мм)	DN	Сопротивление потоку при ном. нагрузке	Распыляемая вода, макс.	Вес	№ для заказа
Промыватель отходящих газов	до 5 м3/ч	160	400	G 2"	ок. 0,5 … 1 мбар	25 л/ч	2 кг	860 2030
Промыватель отходящих газов	50 м3/ч	260	710	100	ок. 0,5 … 1 мбар	50 л/ч	8 кг	860 2050
Промыватель отходящих газов	150 м3/ч	415	770	125	ок. 0,5 … 1 мбар	90 л/ч	13 кг	860 2150

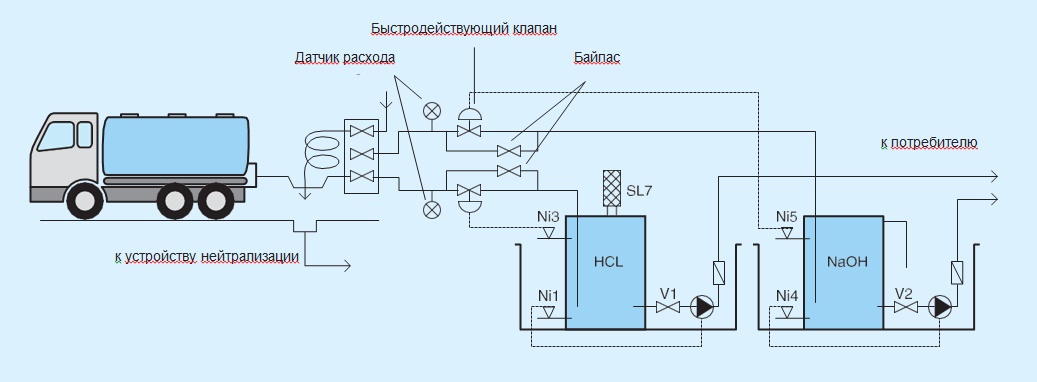

Быстродействующий предохранительный заправочный клапан

Описание Клапана

Клапан1

Для предохранения складских резервуаров, при наполнении из подающей емкости с использованием сжатого воздуха, Techap предлагает:

Быстродействующий предохранительный заправочный клапан.

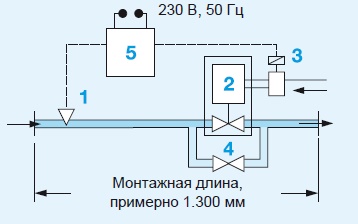

Быстродействующий клапан включает управление, зонд и байпасный клапан с трубопроводами (с условными проходами DN 32, 40, 50, 65 и 80).

Можно выбрать следующие материалы исполнения: PVC, PP, VA (1.4571) и St.37.

Постановка задачи

При подачи сжатого воздуха, для вытеснения жидкости из подающей емкости в накопительный резервуар или только для поддержания потока, в опустевшей подающей емкости остается насыщенный парами объем воздуха, вдвое-втрое превышающий объем самой емкости.

Этот отработанный воздух поступает в накопительный резервуар со скоростью в 20-30 раз превышающей норму.

Так как в накопительный резервуар (рассчитанный на эксплуатацию без давления) может, кратковременно, подаваться давление до 3 бар, то никакое устройство для очистки не в состоянии мгновенно удалить такой объем.

Например при скорости заполнения 15 м3/ч, в зависимости от размера трубопровода и давления возможно образование объема отработанного воздуха 300 … 450 м3/ч.

Techap фильтры-поглотители паров химических продуктов рассчитаны на номинальную скорость заполнения, и не должны подвергаться нагрузкам превышающим эти значения.

Гидравлические затворы или промыватели просто пробиваются и не способны выполнить задачу очистки воздуха.

Данные по скорости заполнения необходимо обязательно проверять, в особенности, при заполнении с использованием сжатого воздуха.

Так, при давлении сжатого воздуха в 2 бар в трубопроводе DN 50 (без учета разницы уровней высот и без сужения поперечного сечения) возможно достижение скорости заполнения 50 … 80 м3/ч.

Фильтры-поглотители паров химических продуктов нужно рассчитывать с учетом этих параметров, или нужно уменьшать условный проход трубопровода, чтобы выдерживать заданную скорость заполнения (см. допуск емкости и другие предписания).

Рекомендуется установка дроссельной шайбы в заправочную линию!

Решение

Так как поставщик не может гарантировать предотвращение прорыва воздуха во время ручного управления, то установка быстродействующего клапана в заправочной линии является необходимой.

Предписание

При методах наполнения с использованием сжатого воздуха, Techap фильтр-поглотитель паров химических продуктов должен всегда обязательно выбираться на один размер больше, чтобы гарантировать безопасность эксплуатации!

Схема Клапана

1. Измерительный зонд

2. Быстродействующий клапан (пневматический)

3. Пневматический клапан управления

4. Ручной байпасный вентиль

5. Управление

Артикулы для заказа быстродействующего предохранительного заправочного клапана
Обозначение		Присоединение	№ для заказа
Обозначение		Присоединение	PVC	PP	VA	St37
Быстродействующий клапан Комплектный блок с трубами, вкл. управление и измерительный зонд V = резьбовое соединение F = фланец	V	DN32	860 0023
	V	DN40	860 0024	860 0842	860 0015	860 0036
	V	DN50	860 0021	860 0843	860 0016	860 0037
	V	DN65	860 0019	860 0844	860 0017	860 0038
	F	DN80	860 0022	860 0845	860 0018	860 003

Оснастка для быстродействующего предохранительного заправочного клапана

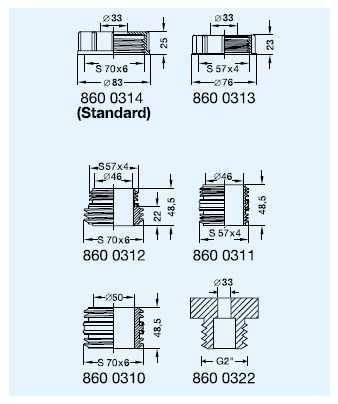

	Чертеж размеров [мм]	Обозначение	Описание	№ заказа

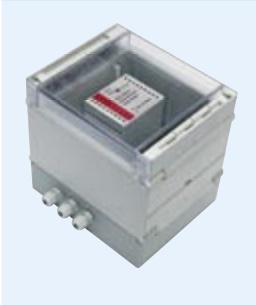

		Настенная коробка для управления (без выключателя и зажимов)	IP 54	860 0025
		Измерительный зонд G 1" с приборным штекером Cx	Керамика в PVC корпусе, не содержит металла	860 0027
		RS1-управление в съемном корпусе, размеры в мм, электропитание 230 В, чувствительность и время задержки установленны предварительно.	Нагрузка на контакты: 230 В AC, 0,5 A индуктивный, необходима внешняя защита, переключающий контакт	860 0028

Состав сорбента в картридже

Тип сорбента	Описание	Утилизация	Насыпной вес
BM1	Гидроокись кальция с цветным индикатором (синеватый цвет), при реакции с парами кислот образуются стабильные соли	см. технический паспорт	ок. 0,85 кг/л
BM2	Различные сорта активированного угля без цветного индикатора (тест на запах или индикаторная палочка) – различные сорта и гранулирование	особые отходы	ок. 0,55 кг/л
BM2 спец. типы	Особые сорта активированного угля		ок. 0,55 кг/л
BM4	Средство для осушки воздуха с цветным индикатором, может снова восстанавливаться нагревом, примерно до 70 … 80 °C	--	ок. 0,90 кг/л
Инструкции: У новых установок падение давления составляет соответственно номинальной пропускной способности. Для BM1 примерно 1 … 10 мбар. Для BM2 и BM4 0,5 … 10 мбар. При номинальной скорости!		Инструкции по утилизации: Все инструкции по удалению отходов являются рекомендациями, и требуют согласования с ответственными органами и ведомствами надзора.

Примеры реакции сорбентов в картридже

Сорбент BM1

Сорбент BM4

Сорбент BM1 состоит в основном из гидроокиси кальция с цветным индикатором.

Пример реакции с соляной кислотой

Ca(OH)2 + 2HCl = Ca(Cl)2 + 2H2O

Расход при 20 °C на 10 м3 30 %-ных отходящих газов ок. 260 г.

Пример реакции с углекислотой

Ca(OH)2 + CO2 = CaCO3 + H2O

Расход на 10 м3 воздуха ок. 8 г.

Несмотря на незначительный расход, замена сорбента должна обязательно производиться самое позднее через один год, чтобы избегать образования проходов и корки.

По истечению долгого времени может прекратиться действие цветного индикатора!

Для удаления CO2 мы рекомендуем использовать на один типоразмер фильтра-поглотителя паров химических продуктов больше, чтобы повысить время действия.

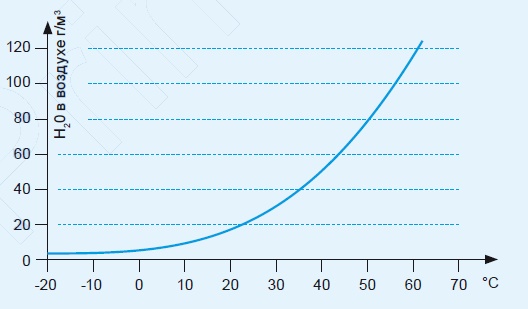

1 л сорбента BM4 (насыпной вес = 805 г/л) поглощает при 20 °C и атмосферном давлении 1.000 мбар ок. 25% от собственного насыпного веса: 805 г/л / 4 = 201 г воды / л сорбента BM4

Примеры химических веществ, для которых фильтры-поглотители паров эффективны

Обозначение химических продуктов	хим. формула	Обозначение химических продуктов	хим. формула
Трихлорид алюминия	AlCl2	Моноэтаноламин	C2H7OH
Муравьиная кислота	HCO2H	Гипохлорид натрия	NaClO / H2O
Сульфат алюминия (гигроскопический)	AlSO4	Дисульфит натрия	NaHSO3
Сульфаминовая кислота	H2NSO3H	Фосфат натрия	Na3PO4
Аммиачная вода *)	NH3 + H2O	Раствор едкого натра	NaOH/H2O
Акриловая кислота	C3H4O3	Олеум (половина скорости фильтра)	H2SO4+ SO3
Ацетон углек. газ (v-макс. = 50% CO2)	C3H6O	Фосфорная кислота (любая концентрац.)	H3PO4
Уксусная кислота	CH3COOH	Азотная кислота (любая концентрация)	HNO3
Дихлорид железа	FeCl2	Соляная кислота **)	HCl
Трихлорид железа	FeCl3	Серная кислота ***)	H2SO4
Формальдегид в воде	HCHO+H2O	Сероводородная кислота (ядовитая)	H2S/H2O
Фтористоводородная кислота	HF+H2O	Сернистая кислота (ок. 6 % в воде)	H2SO3/H2O
Молочная кислота	CH3CH(OH)CO2H	Триэтаноламин (гигроскопический)	N(CH2CH2OH)
Гидразингидрат (ядовитый)	N2H4 / H2O	Толуол	C6H5CH3
Гипохлорит калия	KClO / H2O	Ксилол	C6H4(CH3)2
Углекислый газ	CO2
Другие химические продукты по запросу.		) 24 … 26 % наполнять только с гибким шлангом и насосом (v = макс. 50%) ) (30 … 33 %, 33 % раствор только с промывателем отходящих газов) **) (любая концентрация, при 96 % кислоте возможно необходима осушка поступающего воздуха)

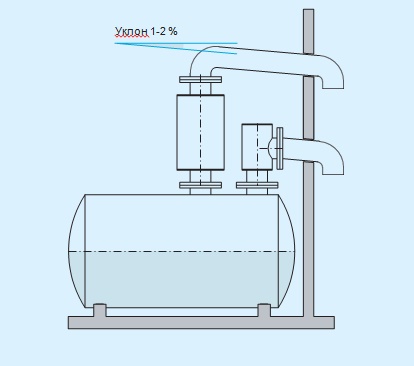

Примеры использования фильтров-поглотителей в резервуарах

Примеры использования фильтров-поглотителей на заправочной станции с вытеснением сжатым воздухом

Рекомендация:
Настоятельно рекомендуется установка быстродействующего заправочного клапана, если производится наполнение с использованием сжатого воздуха!

Инструкция:
Здесь нужно очищать не только отходящий воздух из емкости для хранения, но и сжатый воздух из подающей емкости, причем весь объем с учетом используемого давления.

При использовании быстродействующего клапана для отключения наполнения при превышении уровня, должен также автоматически переключаться байпасный клапан.

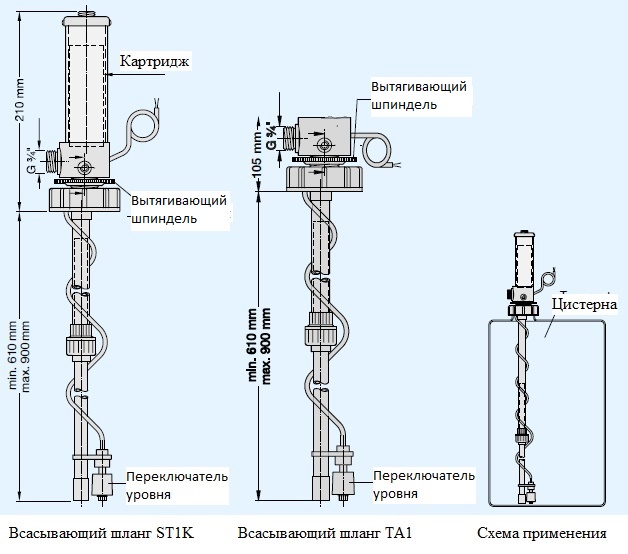

Всасывающие трубки (рукава, щланги) с фильтрами поглотителями паров химических веществ (адсорберами) для транспортных контейнеров и специальных автоцистерн.

Всасывающие трубки (рукава, шланги) с фильтрами поглотителями паров химических веществ (адсорберами) для газосодержащих жидкостей (ST1K)

Всасывающие трубки (рукава, шланги) с фильтрами поглотителями паров химических веществ (адсорберами) для жидкостей не содержащих газ (TA1) :

• Регулируемая длина.

• Возможно максимум 2 переключателя уровня (из ПВХ или тефлон PTFE).

• Реле контроля уровня можно использовать как закрывающий или открывающий клапан, просто перевернув поплавок.

• Всасывающие трубки (рукава, шланги) простые в обращении – они просто вставляются в автоцистерну и плотно прикручиваются.

• Соединитель обратного потока: G 1/4 ”

• Специальная длина по запросу.

• Всасывающий патрубок с накидной гайкой + доступна вставка D 16

Артикулы для заказа всасывающих трубок (рукавов, шлангов) с фильтрами поглотителями паров химических веществ (адсорберами) для транспортных контейнеров и специальных автоцистерн.

Тип Трубки	Описание		Регулируемая длина	Артикул	Сорбент	Тип Картриджа	Артикул Картриджа
ST1K-FV для газо-содержащих жидкостей	Картриджная система С базовым клапаном	30 литров	320-500 мм	860 4041	Картриджи только для ST1K и ST1K-FV	BM1K	860 4051
ST1K-FV для газо-содержащих жидкостей	Картриджная система С базовым клапаном	60 литров	610-900 мм	860 4050		BM2K	860 4052
ST1K для газо-содержащих жидкостей	Картриджная система Без базового клапана		610-900 мм	860 4048		BM4K	860 4080
TA1-FV для жидкостей не содержащих газ	Безкартриджная система С базовым клапаном	30 литров	320-500 мм	860 0038
TA1-FV для жидкостей не содержащих газ	Безкартриджная система С базовым клапаном	60 литров	610-900 мм	860 0049
TA1 для жидкостей не содержащих газ	Безкартриджная система Без базового клапана		610-900 мм	860 0039

Артикулы для заказа комплектующих для всасывающих трубок (рукавов, шлангов) для автоцистерн.

Наименование	Описание	Артикул
Переключатель уровня	Тефлон, кабель 5 метров, контактная нагрузка 60 В, 300 мА	350 0316
Переключатель уровня	Тефлон, кабель 10 метров, контактная нагрузка 60 В, 300 мА	350 0315
Держатель для переключателя уровня	Регулируемый, ПВХ	860 0321

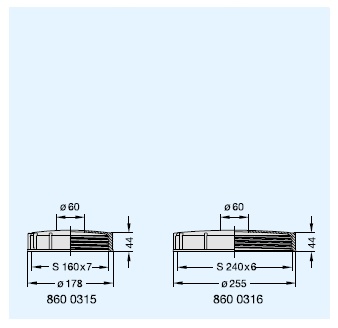

Резьбовой адаптер	размер 70х6	860 0310
	размер 57х4	860 0311
	Редуктор 70х6 / 57х4	860 0312
Вытягивающий шпиндель	Резьба 57х4	860 0313
	Резьба 70х6 (стандартный)	860 0314
	Внешняя резьба	860 0320
Шланговые переходы по запросу

Всасывающие трубки (рукава, шланги) с фильтрами поглотителями паров химических веществ (адсорберами) для сменных емкостей на 1000 литров и других

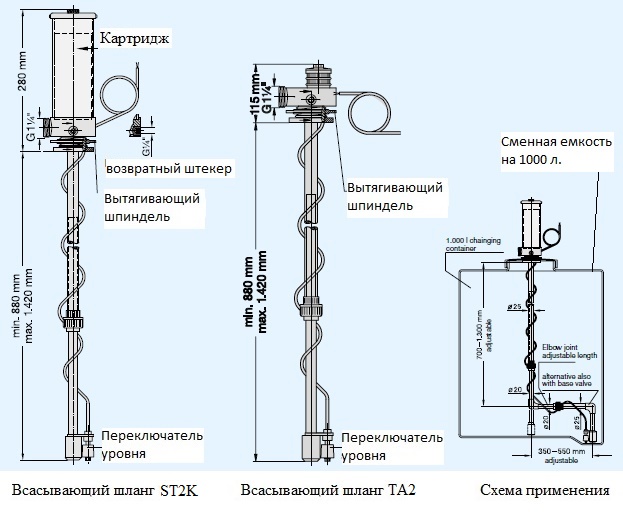

Всасывающие трубки (рукава, шланги) с фильтрами поглотителями паров химических веществ (адсорберами) для газосодержащих жидкостей (ST2K)

Всасывающие трубки (рукава, шланги) с фильтрами поглотителями паров химических веществ (адсорберами) для жидкостей не содержащих газ (TA2) :
